Galicia. Examen EBAU resuelto de Física. Julio 2019

C.3. Una superficie plana separa dos medios de índices de refracción distintos n₁ y n₂. Un rayo de luz incide desde el medio de índice n₁. Razona cuál de las afirmaciones siguientes es verdadera: a) el ángulo de incidencia es mayor que el ángulo de reflexión;  b) los ángulos de incidencia y de refracción son siempre iguales;  c) si n₁ < n₂ no se produce reflexión total.

La respuesta correcta es la c. Si el índice de refracción del primer medio es menor que el del segundo, el rayo refractado se acerca a la normal. Para que se produjera la reflexión total ese rayo refractado debería alejarse de la normal hasta que volviera a salir al primer medio:

C.4. En la práctica de óptica geométrica trabajas con lentes convergentes y obtienes imágenes en una pantalla variando la distancia entre el objeto y la lente. Justifica con diagramas de rayos los casos en los que no obtienes imágenes en la pantalla.

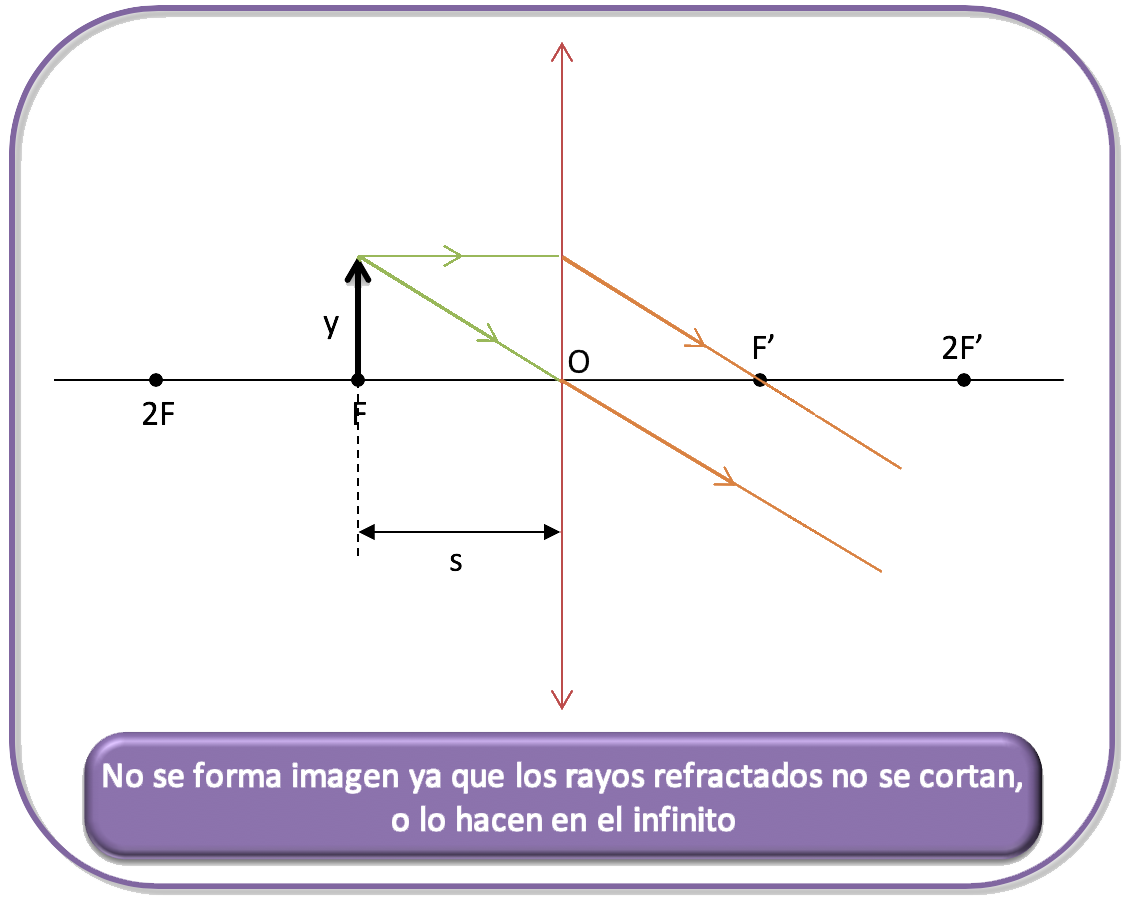

En esta práctica sólo hay dos casos en los que no se forma imagen. El primero de ellos es cuando al variar la distancia entre el objeto y la lente, el objeto queda situado a una distancia igual a la distancia focal:

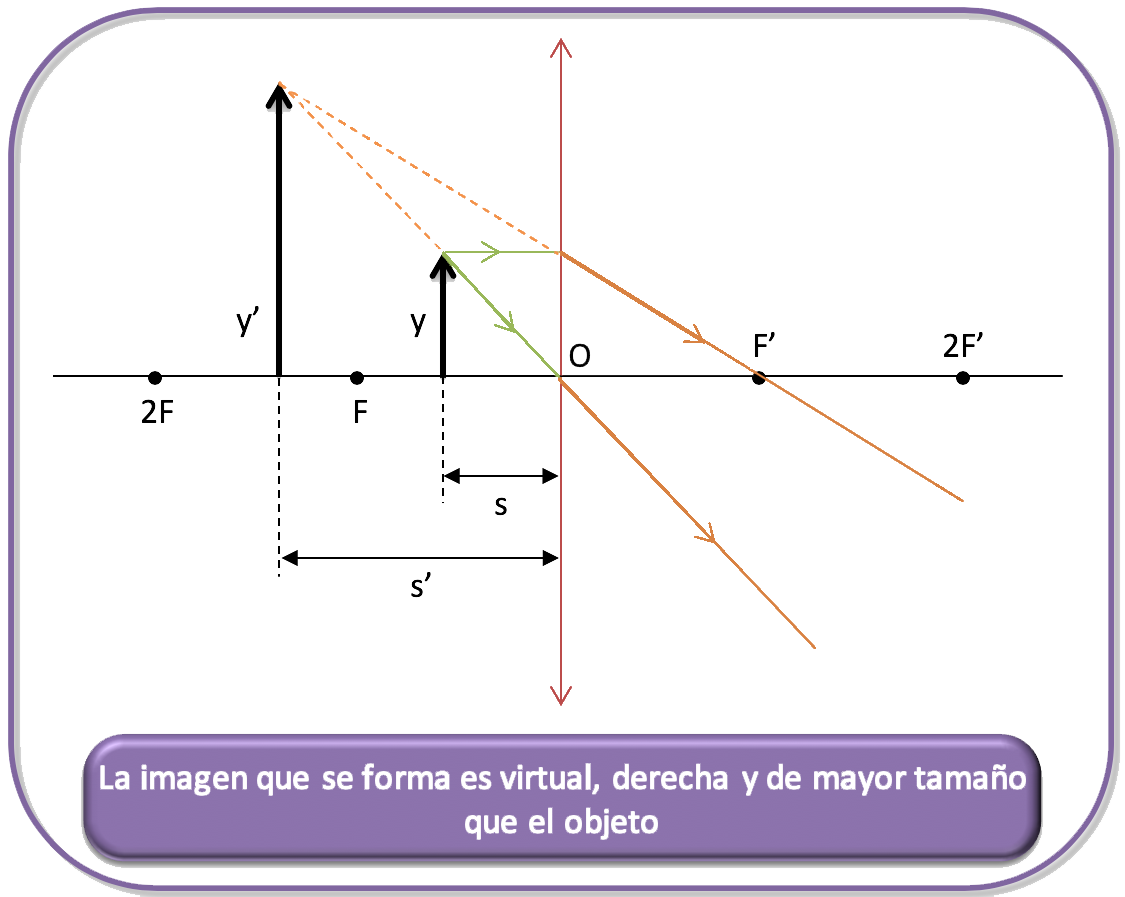

El segundo caso es cuando la distancia entre el objeto y la lente es menor a la distancia focal. En este caso la imagen que se forma es virtual, se forma delante de la lente, y estas imágenes no se pueden recoger en la pantalla:
