Galicia. Examen PAU resuelto de Química. Septiembre 2017

5.   En el laboratorio se construye una pila que tiene la siguiente notación:

5.1.  Indique  las  reacciones  que  tienen  lugar  en  cada electrodo, el proceso total y calcule la fuerza electromotriz.

5.2.  Detalle el material, reactivos necesarios y dibuje el montaje indicando cada una de las partes.

DATOS:

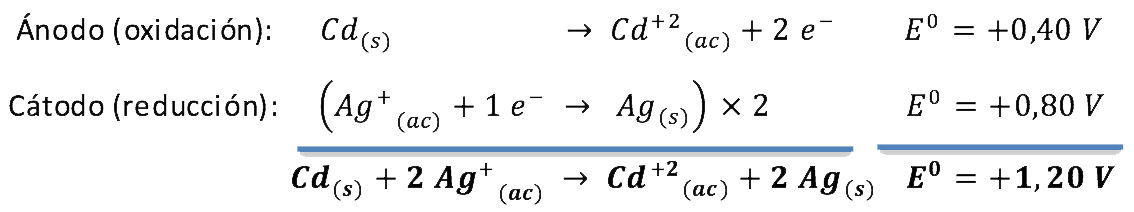

5.1.  En  la  notación  de  la  pila que nos dan, el ánodo se representa a la izquierda y el cátodo a la derecha. Por lo tanto, tenemos una celda galvánica formada por un electrodo de cadmio en el ánodo y un electrodo de plata en el cátodo. Recordando que en el ánodo ocurre la oxidación y en el cátodo ocurre la reducción, las reacciones que ocurren en cada electrodo son:

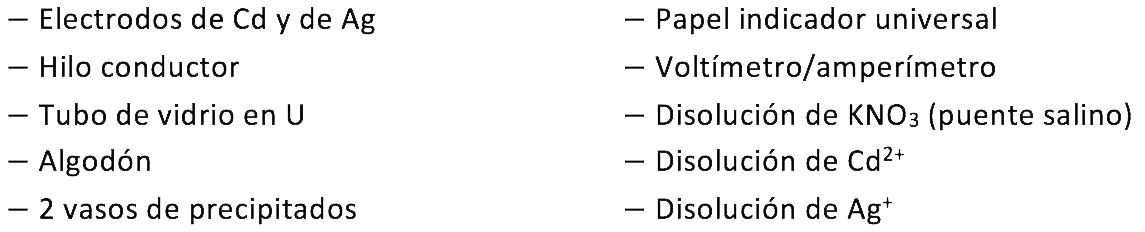

5.2.  El material y reactivos necesarios para la práctica son:

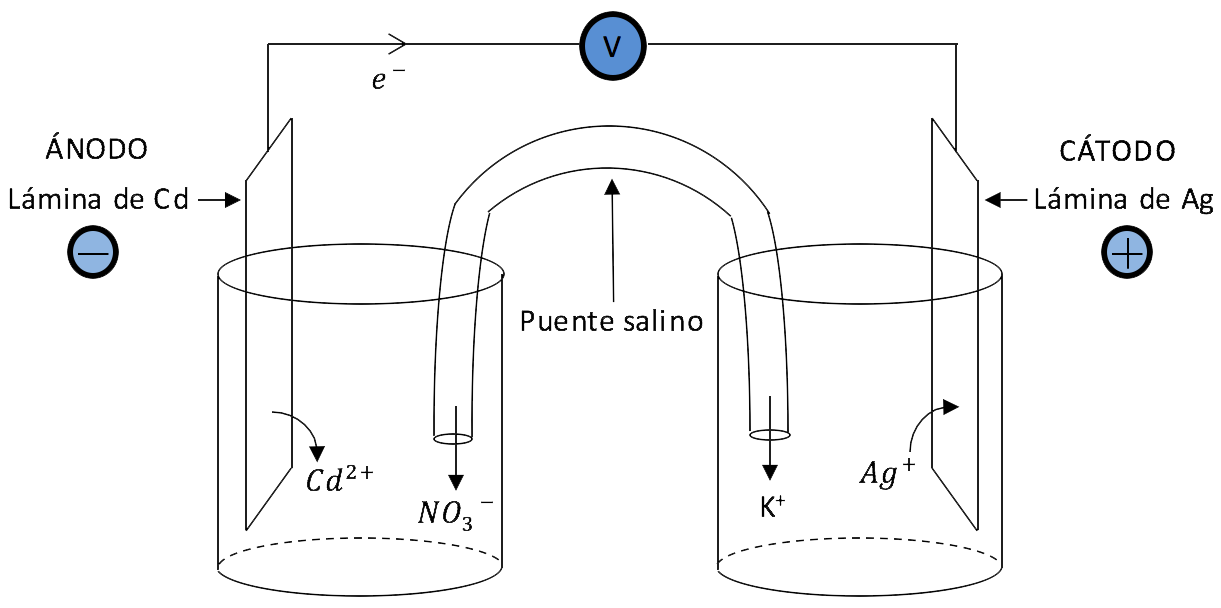

El montaje de la pila sería el siguiente:
