Galicia. Examen EBAU resuelto de Fisica. Junio 2017

C3.  Dos conductores idénticos A y B paralelos, con corrientes respectivas de  y  (entrando y saliendo del plano del papel) están separados una distancia a. Un tercer conductor, C, paralelo e idéntico a los anteriores y con corriente  (entrando) se sitúa en a/2. Sobre él se ejerce una fuerza: a) dirigida hacia A; b) dirigida hacia B; c) no se ejerce ninguna fuerza sobre él.

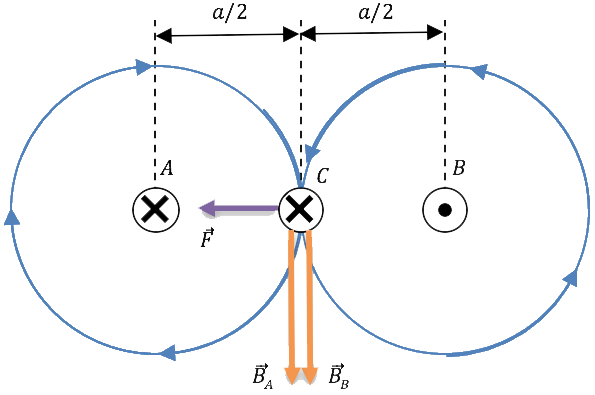

La respuesta correcta es la a. El campo magnético creado por los hilos A y B está en el plano de papel y dirigido hacia abajo. Si aplicamos la segunda ley de Laplace (), la fuerza que ejercerán sobre el hilo C, estará también en el plano de papel y dirigido hacia A.

C4.   Se  dispone  de  una  lente  convergente  y  se  quiere  obtener  la  imagen  de un objeto. Dibuja la marcha  de  los  rayos  para  determinar  dónde  debe  colocarse  el  objeto  para  que  la  imagen  sea: a) menor, real e invertida; b) mayor, real e invertida.

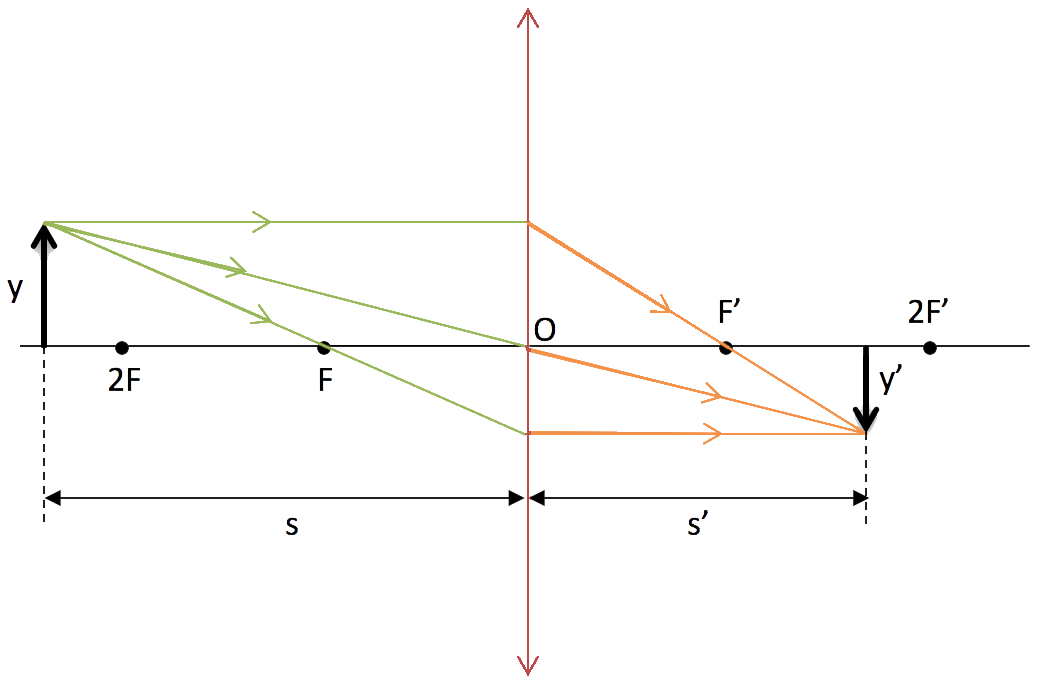

a)  En una lente convergente para que la imagen sea menor, real e invertida, el objeto debe estar colocado a más del doble de la distancia focal:

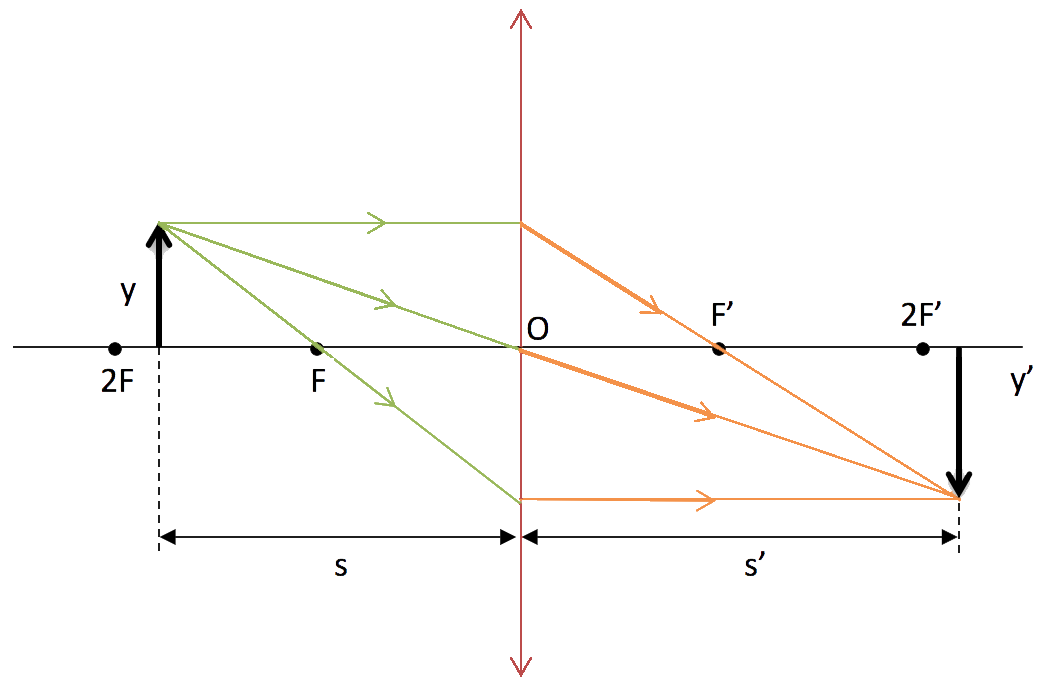

b)  Y para que la imagen sea mayor, real e invertida debe estar colocada entre el foco y el doble de la distancia focal:
