Galicia. Examen PAU resuelto de Física. Junio 2014

P1.    Un  espejo  cóncavo  tiene  50 cm de radio. Un objeto de 5 cm se coloca a 20 cm del espejo: a) dibuja la marcha de los rayos;  b)  calcula  la  posición, tamaño y naturaleza de la imagen; c) dibuja una situación en la que no se forma imagen del objeto.

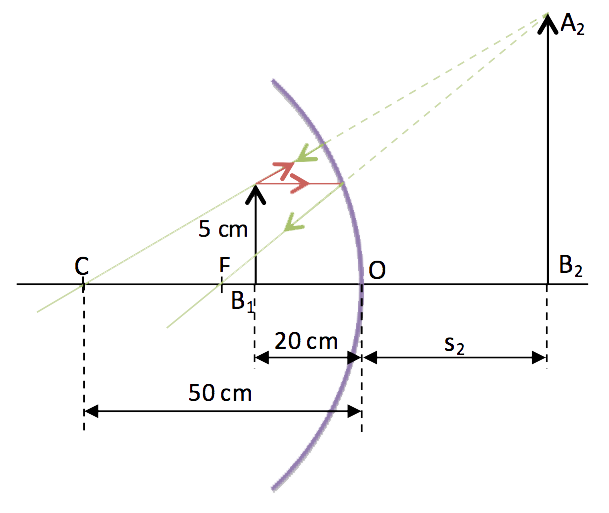

a)    La marcha de rayos es la que se muestra en el dibujo:

b)   Como se puede ver en el apartado anterior, la imagen que se forma cuando el objeto está situado entre el foco y el polo del espejo, es virtual, derecha y de mayor tamaño. Para calcular la posición utilizamos la fórmula general del espejo esférico:

Y para calcular el tamaño de la imagen, utilizamos la fórmula del aumento lateral:

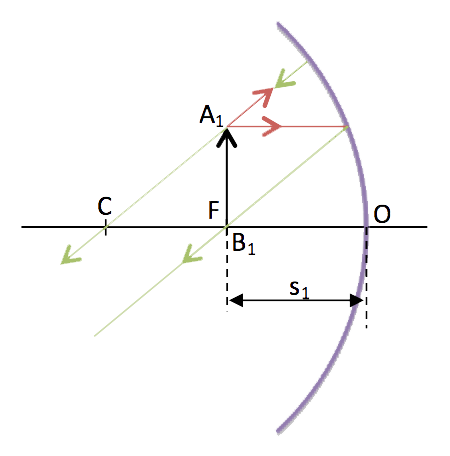

c)    En un espejo cóncavo no se forma imagen cuando el objeto está situado justo en el foco del espejo:
