Galicia. Examen PAU resuelto de Quí­mica. Septiembre 2013

5.

5.1.  Haga un esquema de una pila formada por un electrodo de cinc y un electrodo de plata, detallando cada uno de sus componentes, así como el material y reactivos necesarios para su construcción.

5.2.  Indique las reacciones que tienen lugar, señalando que electrodo actúa como ánodo y cuál como cátodo; la reacción global y el potencial de la pila.

DATOS:

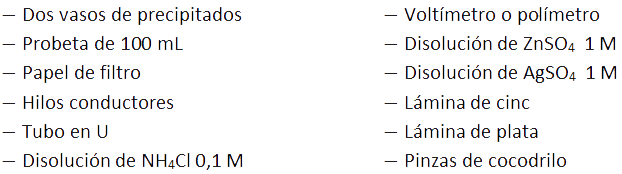

5.1.  El material y reactivos necesarios para esta práctica son.

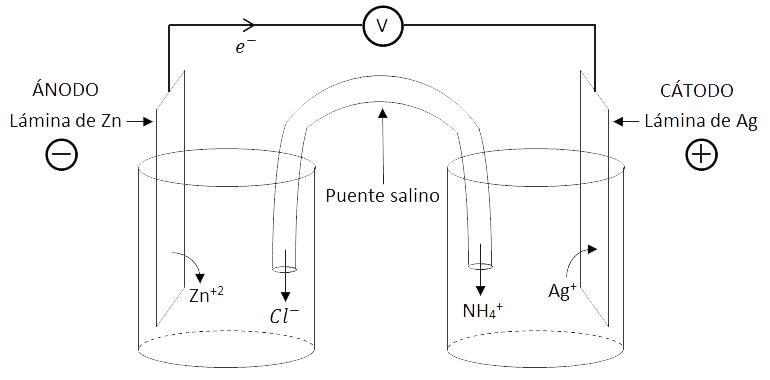

El esquema de la pila podría ser el siguiente:

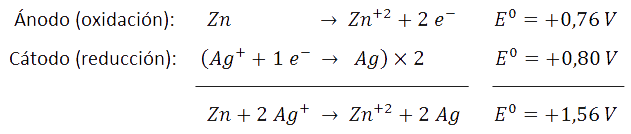

5.2.  Las semirreacciones que tienen lugar, la reacción global y el potencial de la pila serían:
